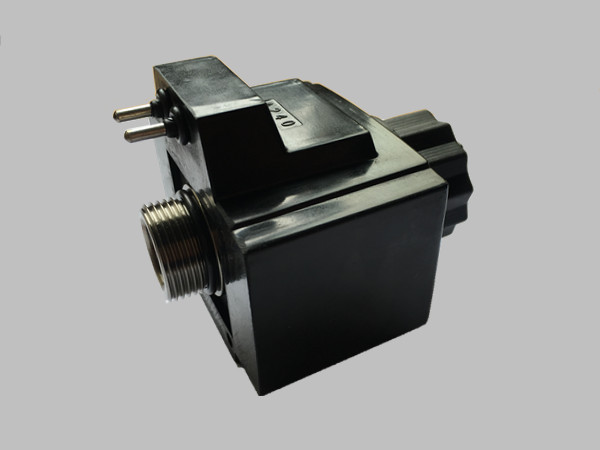

油研型開關電磁鐵 MFJ9-50YC
更新時間：2016-06-02
產品描述
用途
本系列電磁鐵適用于交流50Hz/60Hz，電壓至380V的控制電路中，作為液壓電磁換向閥的動力元件?？膳涮子谌毡居脱行停╕UKEN）六、十通徑接線盒式螺紋聯結電磁換向閥。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110% (特殊要求可訂貨時提出）。
● 外殼防護等級為IP65。
產品參數
主要技術參數
型 號 | MFJ9-50YC | |
R額定電壓 （V） | 110/120 220/240 | 100 200 |
電源頻率 （Hz） | 50/60 | 60 |
額定吸力（N） | 50 | |
額定行程（mm） | 4 | |
全行程（mm） | ≥8 | |
承受靜態油壓（Mpa） | 16 | |
起動伏安（VA） | ≤336 | |
吸持伏安（VA） | ≤84 | |
操作頻率（T/h） | 12000 | |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力（N） | 濕式 |
MF | J | 9 | 50 | YC |
行程-力特性曲線
外形及安裝尺寸
產品型號： MFJ9-50YC
使用注意事項
● 電磁鐵接線方式為接線盒式。接線盒的電壓規格必須與電磁鐵本體電壓規格相符。
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩推手動推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工 作。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
樣本說明
如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的連接尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
特性曲線僅供參考。
主要性能參數均為試驗條件下獲得。本公司保留修改參數的權力。
